產品介紹

       歐版反擊式破碎機主要用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，是在原有PF型號基礎上結合國外先進技術改進的新型PFS系列歐版反擊破。在高速公路建設、水利工程、建筑碎石、機制砂加工等領域廣泛應用，非常適合對各種軟、中硬礦石進行粗碎、中碎、細碎作業。大腔口可代替一破二破。一次成型破碎機！

性能特點

一、C型板錘，高鉻耐磨

板錘選用高耐磨材料，使用壽命長，采用C型設計，改變打擊角度，破碎效率高，板錘鎖緊簡單可靠，易更換安裝。

二、巨大進口，一次成型

軸承座采用整體式鑄鋼結構，運行更加穩健。選用更大的軸承規格，承載能力更高。特別的板錘固定裝置，可靠性更高。

三、工藝規范，優化設計

采用規范化的制造工藝，選用質量過硬的制作材料。重型化的轉子設計，嚴格的檢測手段和分析技術，確保了高質量的轉子。

四、特別結構，穩定可靠

軸承座采用整體式鑄鋼結構，運行更加穩健。選用更大的軸承規格，承載能力更高。特別的板錘固定裝置，可靠性更高。

五、半自動化，省時省力

半自動化的調整裝置和自帶的開頂裝置，可迅速完成易損件的更換，減少了停機和檢修的時間，節省了人力操作，增加了安全系數。

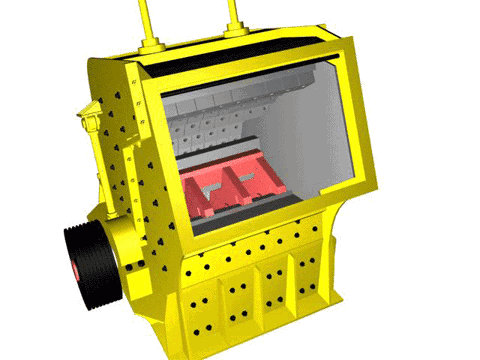

工作原理

      歐版反擊式破碎機利用沖擊能來破碎物料。當物料進入板錘作用區時，受到板錘的高速?zèng)_擊而破碎，并被拋向安裝在轉子上方的反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。

設備實拍



歐版反擊破技術參數

型號	進料口尺寸長×寬	最大給料粒度	出料粒度	處理能力（t/h）	配用功率（KW）
PFS-1010	400X520	500	20-100	70-150	90-132
PFS-1210	400X620	600	20-100	100-300	110-160
PFS-1214	400X620	600	20-100	150-400	160-200
PFS-1315	400X700	700	20-100	180-500	200-250
PFS-1317	400X700	700	20-100	200-600	250-315
PFS-1415	600X900	900	100-200	400-700	315-400
PFS-1620	600×1000	1000	100-200	600-900	400-500
