履帶式顎破移動破碎站

高效移動、到場就干

破碎效率高、振動噪音小

維修方便、使用安全

進料粒度：根據機器配置

生產能力：根據機器配置

適用物料：礦物、花崗巖、玄武石、石灰石、、石英石、白云石、大理石、鵝卵石、河卵石、輝綠巖和建筑廢料等。

成品規格 （單位：mm）

產品介紹
性能特點
工作原理
設備實拍
技術參數

產品介紹

履帶式顎破移站是一種新型顎式破碎機型號，將顎破搭載于機動載體上，形成可移動顎式破碎機，支持流動作業，不需要打樁固定，適應于各種狹窄、復雜的作業環境，占地空間小，可隨時移動轉場，無需拆裝設備，可以單機作業，也可以與各種移動式破碎設備組成流動生產線。

履帶式顎破移動站主要由給料機、顎式破碎機、皮帶輸送機組成，該機產量每小時85~650噸。該機采用一體化成組作業方式，可單獨作業，消除了分體組件的復雜場地基礎設施及輔助設施安裝作業，降低了工時消耗。適合建筑垃圾處理，建筑垃圾破碎等。

性能特點

1、機組一體化，可直接作業，消除了繁瑣的基礎設施安裝及工時消耗；

2、運輸轉彎半徑小，機動靈活，造型時尚，滿足客戶需求；

3、接地比壓低，功過性能好，對山地，濕地的是能能力突出；

4、采用船型鋼架結構，車體底盤低，重量輕，體積得到合理控制；

5、喂料護板液壓升降，方便裝卸，固定便捷，穩定可靠；

6、喂料護板采用分級式雙層結構，為護板延展個性化的加寬提供了先決條件。

設備結構

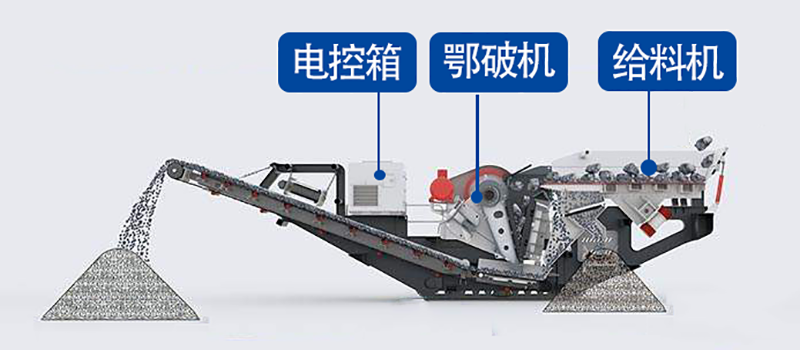

履帶式顎破移動站結構簡單，主要包括車架總成、主機、動力系統、液壓電控系統等，用戶可根據需要配置給料機、輸送機等輔助設備，整機一體化程度強，各個部件的配置也相當合理，自動化程度還非常高，操作保養也更加的方便。

工作原理

履帶式鄂破移動站工作時物料經給料機均勻輸送到破碎機內，鄂式破碎機作初步破碎后，通過圓振動篩構成閉路系統，實現物料的循環破碎，成品物料由輸送機輸出，進行連續破碎作業。可以根據實際生產需要去除圓振動篩，實現對物料直接進行初步破碎，與其他破碎設備配套使用操作方便、靈活。

技術參數

設備名稱	參數	MSTE-100	MSTE-107	MSTE-141
振動給料機	長X寬	3900X940	4300X1050	5300X1250
	最大喂料	550	650	700
	喂料高度	3800	3900	5150
	斗容量（m³）	5	9	12
進口破碎機	型號	MSTE-100E	MSTE-107E	MSTE-141E
	破碎口長寬	660X1000	760X1070	760X1415
	最大進料	550	650	700
	排料尺寸	40-140	75-145	100-225
主輸送機	堆料高度	3000	3600	4500
主輸送機	長X寬	900X10600	1000X12000	140X15000
尾料輸送機	堆料高度	2000	2100	3600
尾料輸送機	長X寬	650X3500	6503500	750X6000
整機	行走發動機功率	74.5	83	125
	整機重量	34	52	71
	處理能力（t/h）	110-350	150-475	200-750
	破碎工作耗電功率	109.5	143	224.5
